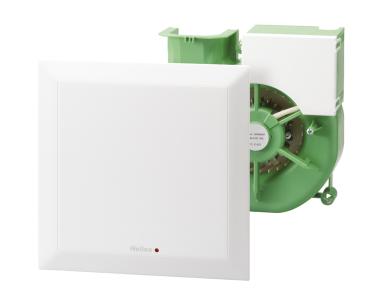

ELS-VN 100/60, Ventilatoreinsatz mit Fassade, Nachlauf und 2 Leistungsstufen V = 100/60 cbm/h
Ventilator-Einsatz mit 2 Leistungsstufen (100/60 m3/h) für Bedarfs- und Grundlüftung und integriertem Nachlauf. Nachlaufzeit auf ca. 6, 15, 21 Min. einstellbar, Anlaufverzögerung ca. 45 Sek. (fest eingestellt). Betriebsbereite Lieferung mit flacher Innenfassade (alpinweiß) und ultraSilence® Technologie. Serienmäßig mit Dauerfilter und Filterreinigungsanzeige. Integrierte Steckverbindung, für elektrischen Anschluss. Schutzisoliert, Klasse II, IP X5. Für Installation im Bereich 1 von Nassräumen. Wartungsfreier, kugelgelagerter Energiesparmotor 230 V~, 50 Hz, 29/18 W. Schallleistung 51/39 dB (A), Schalldruck 47/35 dB(A).*
* bei AL = 10 m2 äquivalenter Absorptionsfläche in Kombination mit Gehäusetype ELS-GU, Ausblas seitlich. Angabe nach DIN 18017, T.3, Ausgabe 1990, Ziff. 6.2.4. Fußnote 3.
Einsatzgebiet
Gleichzeitige Lüftung von Bad und WC (UP). Lüftung von Wohnungsküchen. Mit flüster-leiser Grundlüftungsstufe. Die kleine Leistungsstufe kann für Dauerbetrieb angeschlossen werden. Die Bedarfslüftung wird dann manuell über Lichtschalter betätigt. Manuelle Steuerung beider Stufen mit Schalter DSEL 2 (Zubehör)möglich.
Technische Daten
Nachlaufzeit: 6, 15, 21
Volumenstrom ca. m³/h: 100/60
Leistungsaufnahme ca. Watt: 29/18
Schalldruckpegel 1) ca. dB(A) bei 10 m² äquivalenter Absorptionsfläche: 47/35
Schallleistungspegel 1) LWA ca. dB(A): 51/39
Elektrischer Anschluss: 230 V~, 50Hz:
Elektrische Zuleitung in mm²: NYM-O 4 x 1,5
Schutzklasse II ohne PE
Anschluss nach Schaltplan-Nr.: SS-879
Alle Leistungs- und Geräuschangaben nach DIN 24163, DIN 24166, DIN 45635, DIN 44974
1) in Kombination mit Gehäusetype ELS-GU, Ausblas seitlich.
