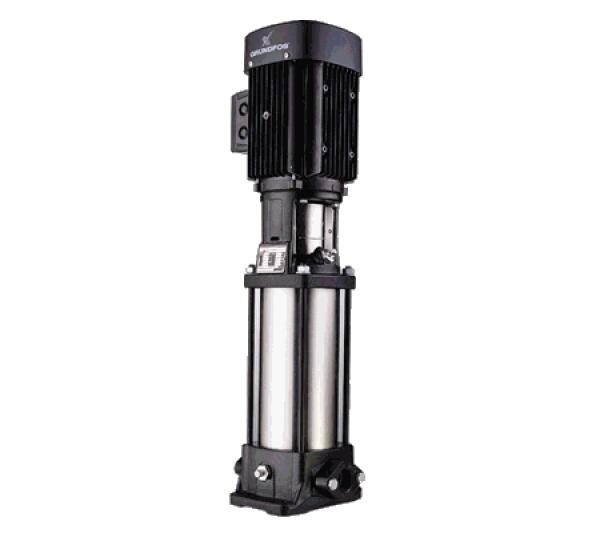

1 Hochdruck-Kreiselpumpe, Typ: CR 1-12 A-A-A-E-HQQE
Produktnr.: 96516183
Vertikale, normalsaugende Hochdruckkreiselpumpe
mit gegenüberliegendem Saug- und Druckstutzen
gleicher Nennweite (Inline-Ausführung).
Pumpenhydraulik bestehend aus Fußstück, Kopfstück
mit korrosionssicherer elektrokathaphoresischer
Beschichtung und Edelstahllaufradsätzen mit
schwimmend gelagerten Teflon-Spaltringen.
Fuß- und Kopfstück sind durch Stehbolzen und durch
einen Edelstahlpumpenmantel miteinander verbunden.
Motor- und Pumpenwelle sind über eine gewuchtete
Schalenkupplung miteinander verbunden.
Von außen wechselbare servicefreundliche hochverschleißfeste
Patronengleitringdichtung
(Werkstoffpaarung SiC/SiC), ab 11kW Motorbemessungsleistung
mit Ausbaukupplung.
Oberflächengekühlter 3-poliger Grundfos Elektromotor der Hochwirkungsgradklasse EFF1 mit
Leistungen und Hauptabmessungen nach DIN/IEC.
Ab 3 kW aufwärts mit eingebautem Thermistor (PTC) entsprechend DIN 44 082.
Fördermedium:
Medientemperaturbereich: -20 .. 120 °C
Technische Daten:
Pumpendrehzahl: 2864 rpm
Nennförderstrom: 1.8 m³/h
Nennförderhöhe: 57.1 m
Wellenabdichtung: HQQE
Prüfkennzeichen auf dem Typenschild: CE
Werkstoffe:
Pumpengehäuse: Grauguß
EN-JL1030
ASTM A48-30 B
Laufrad: Edelstahl
DIN W.-Nr. 1.4301
AISI 304
Installation:
Maximale Umgebungstemperatur: 40 °C
Max. Druck bei vorgegebener Temperatur: 16 bar / 120 °C
16 / -20 bar / °C
Anschluss: OVAL
Nennweite: Rp 1
Flanschgröße des Motors: FT100
Elektrische Daten:
Bauart des Motors: 80A
IE Efficiency class: IE2
Effizienzklasse: High Efficiency
Anzahl der Pole: 2
Motorbemessungsleistung P2: 0.75 kW
Leistungsbedarf (P2) der Pumpe: 0.75 kW
0.75 kW
Netzfrequenz: 50 Hz
Nenn-Spannung: 3 x 220-240 D/380-415 Y V
Nennstrom: 3,30/1,90 A
Anlaufstrom: 580-620 %
Leistungsfaktor Cos phi: 0,81-0,71
Nenn-Drehzahl: 2840-2870 rpm
IE efficiency: IE2 77,4%
Motorwirkungsgrad bei Vollast: 81,0 %
Motorwirkungsgrad bei 3/4-Last: 83,5-81,5 %
Motorwirkungsgrad bei halber Last: 82-78,5 %
Schutzart (IEC 34-5): 55 (Protect. water jets/dust)
Isolationsklasse (IEC 85): F
Sonstiges:
Nettogewicht: 24.4 kg
Bruttogewicht: 27.2 kg
Versandvolumen: 0.06 m³
