OVENTROP Frischwasserstation Regumaq X-25 Wärmeübertrager kupfergelötet - 1381125

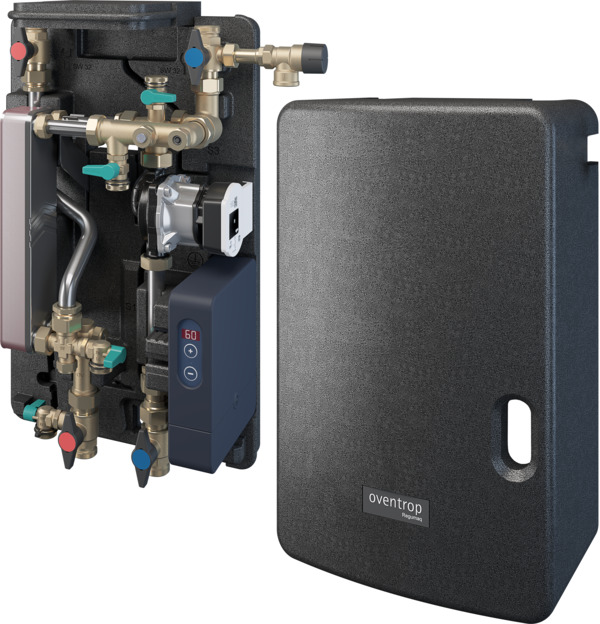

OVENTROP Frischwasserstation Regumaq X-25 mit Wärmeübertrager kupfergelötet

Elektronisch geregelte Armaturenbaugruppe mit Wärmeübertrager zur hygienischen Trinkwassererwärmung
im Durchflussverfahren. Das Trinkwasser wird in dem Moment erwärmt, wenn es benötigt wird: Just in Time.
Zum Anschluss an den Pufferspeicher. Abhängig von der Temperatur und dem Volumenstrom auf
der Trinkwasserseite wird die Umwälzpumpe auf der Heizungsseite drehzahlgeregelt.
Die elektronische Regelung besteht aus einer Reglerbox innerhalb der Station mit frei zugänglichen Bedien- und
Anzeigebereich. Der Plattenwärmeübertrager erfüllt die Anforderungen der Europäischen Druckbehälterrichtlinie (PED).
Aufgrund der turbulenten Strömungsführung wird ein guter Selbstreinigungseffekt erzielt und so eine Verschmutzung verhindert.
Der Plattenwärmeübertrager kann durch die im Primär- und Sekundärkreis integrierten KFE-Hähne gespült werden.
Der Trinkwasserkreis wird durch ein 10bar Sicherheitsventil geschützt. Die Armaturen des Wärmeübertragersystems
besitzen flachdichtende Anschlüsse, sind auf einer Trägerplatte fertig montiert und auf Dichtheit geprüft.
Der Regler ist mit den internen elektrischen Komponenten fertig verkabelt und für eine schnelle und einfache Inbetriebnahme
konzipiert.

Bestehend aus:

• Wärmeübertragerplattenzahl: 46
• Schüttleistung: 1 - 25 l/min., abhängig von eingestellter Trinkwassertemperatur und vorhandener Pufferwassertemperatur
• Anschlüsse: G 1 flachdichtend für Anschluss an den Puffer- und Trinkwasserkreis, interne Verschraubung alle G 3/4 und G 1 flachdichtend

Trinkwasserkreis:

• 2 Absperrkugelhähne
• Volumenstromsensor
• Sicherheitsventil 10 bar
• 2 elektronische Widerstandsthermometer
• 2 KFE-Hähne

Pufferkreis:

• 2 Absperrkugelhähne
• elektronisches Widerstandsthermometer
• 2 KFE-Hähne
• Sperrventil
• Umwälzpumpe Wilo PARA 15-130/8-75/LIN-9

Reglerfunktion:

• Regelung der Trinkwarmwassertemperatur
• Regelung der Zirkulation (thermisch oder Dauerbetrieb)
• Pumpenblockierschutz
